Présentation du produit
Le crible vibrant haute fréquence est un équipement de criblage spécialisé, conçu pour la déshydratation et le classement des matériaux grâce à sa haute fréquence et sa faible amplitude. Ce crible se caractérise par une forte intensité de vibration, une fréquence élevée, une construction légère, un fonctionnement stable et fiable, ainsi qu'une grande capacité de traitement. Il est idéal pour le classement et la déshydratation du charbon fin, ainsi que pour la récupération des boues de charbon.

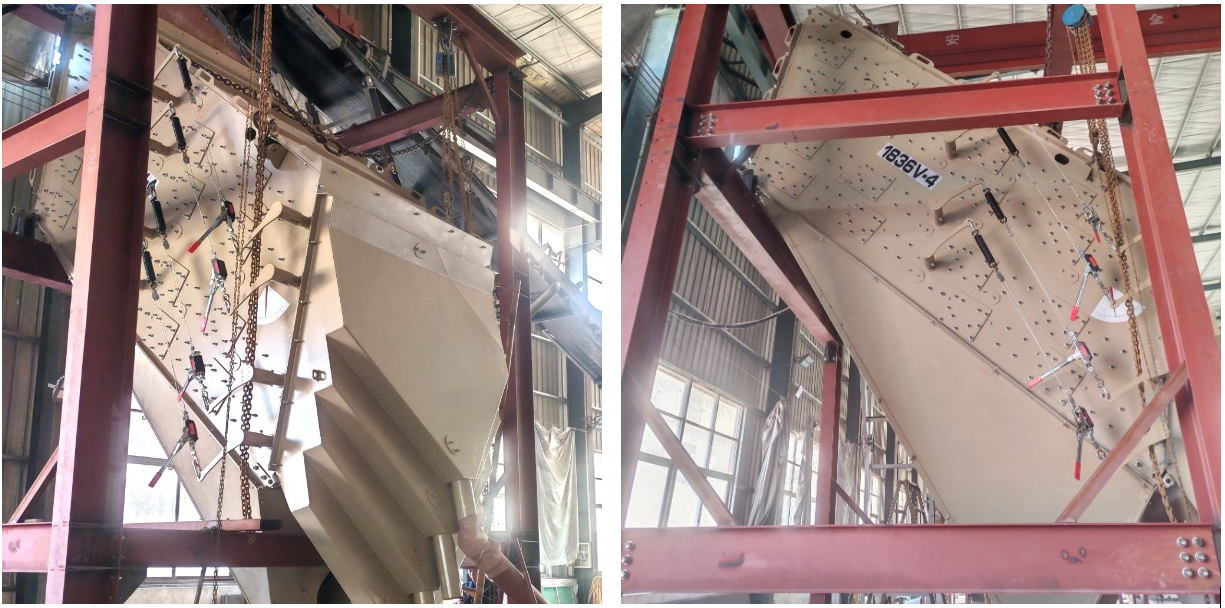

Écran vibrant haute fréquence Ninon
Structure du produit du tamis vibrant haute fréquence Ninon
Il existe deux principaux types de cribles vibrants à haute fréquence : ceux équipés de toiles tissées en acier inoxydable et ceux équipés de grilles en nylon. La surface de criblage de ce crible vibrant est divisée en trois sections, permettant une alimentation simultanée en minerai. Afin d'assurer une homogénéité quasi parfaite du volume, de la fraction massique et de la granulométrie de la pulpe dans chaque section, un distributeur de pulpe est intégré. La pulpe, acheminée par la conduite depuis le distributeur, est répartie uniformément sur la surface de criblage grâce à une plaque de distribution et une plaque en caoutchouc poreux.
La surface de tamisage d'un équipement de criblage est constituée d'une toile tissée en acier inoxydable, assemblée par superposition de trois couches de tamis de tailles de pores différentes. La couche supérieure, aux mailles les plus fines, sert de tamis principal, dimensionné selon la granulométrie de tamisage requise ; la deuxième couche, dont les mailles sont d'une taille supérieure à celle de la couche supérieure, fait office de tamis anti-colmatage ; la troisième couche, aux mailles plus larges, assure le support structurel. Les trois couches sont tendues pour former un ensemble unique, puis mises en tension transversalement et fixées au cadre du tamis.
Principe de fonctionnement du tamis vibrant haute fréquence Ninon
Deux moteurs entraînent deux vibrateurs fonctionnant de manière synchrone et en sens inverse par l'intermédiaire de courroies. Les forces centrifuges générées par les deux blocs excentrés agissent dans le sens de la vibration, leurs composantes s'annulant mutuellement pour former une force d'excitation unique. Le caisson de ce crible vibrant à haute fréquence effectue une vibration linéaire alternative à un angle de 50 degrés par rapport à l'horizontale. Sous l'effet de cette force d'excitation, les matériaux présents sur la surface du crible sont projetés obliquement vers le haut. La collision entre les particules projetées et la surface du crible, sous l'effet de vibrations intenses, rompt la tension superficielle du film d'eau qui les entoure, permettant ainsi la séparation solide-liquide.

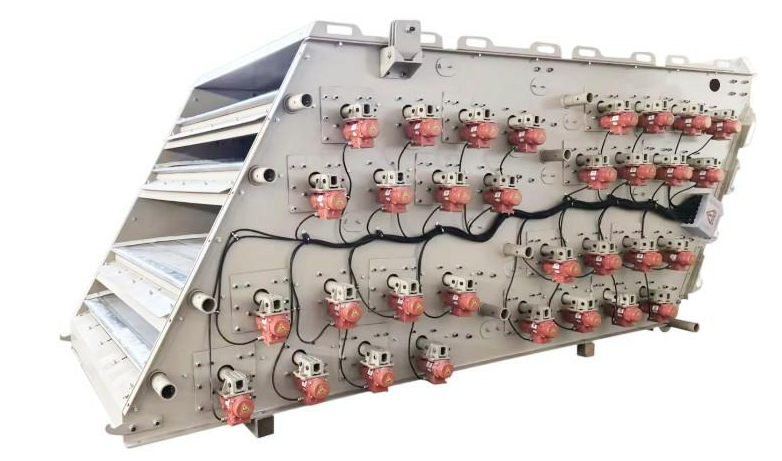

Équipement de criblage Ninon : Crible vibrant à haute fréquence
Ce crible vibrant comporte généralement trois sections de criblage, le distributeur de pulpe divisant l'alimentation en trois flux pour une alimentation simultanée et segmentée en minerai. Le crible vibrant est fixé au châssis, suspendu par des ressorts et soutenu par un support. Le vibrateur est installé dans la partie supérieure centrale du châssis et entraîne directement sa vibration.
Le crible vibrant haute fréquence Ninon est efficace, stable, durable et constitue l'équipement de criblage professionnel idéal pour le criblage du sable et des granulats.
